引言
数据流程图（Data Flow Diagram, DFD）是一种用于表示系统中数据流动和处理的图形化工具。它直观地展示了系统内数据的输入、处理、存储和输出方式，帮助理解系统的数据流向和数据处理逻辑。数据流程图使用四种主要元素来表示数据的流动过程：外部实体、数据流、过程（数据处理）和数据存储。
数据流程图的核心元素：
外部实体（External Entity）：系统外部的数据源或接收者，通常是用户、系统或机构。
数据流（Data Flow）：数据在系统中流动的路径，通常以箭头表示数据的流向。
过程（数据处理）（Process）：对数据进行加工、转换或处理的步骤或操作。
数据存储（Data Store）：数据在系统中的存储地点，如数据库、文件或其他存储介质。
数据流程图通常分为多个层级：
上下文图（Context Diagram）：表示系统和外部实体之间的整体数据流动。
0级数据流程图（Level 0 DFD）：系统的高层视图，显示主要的处理过程和数据存储。
子层级数据流程图（Level 1, 2 DFD）：进一步分解每个过程，提供更详细的视图。
数据流程图在购物下单流程中的应用
为了更好地理解数据流程图，我们以“购物下单流程”为例，详细描述如何使用数据流程图来展现一个在线购物平台的订单处理过程。背景描述用户在电商平台（如亚马逊、淘宝等）购物的过程中，通常会经历以下步骤：
1. 浏览商品并将其添加到购物车。
2. 查看购物车，确认订单信息。
3. 选择支付方式并进行支付。
4. 系统确认支付信息，生成订单。
5. 订单处理完成后，系统通知仓库发货。
购物下单流程的数据流程图
以下是基于购物下单流程的一个简化的数据流程图，涵盖了用户下单过程中的数据流动和处理逻辑。
外部实体
用户（Customer）：作为外部实体，是数据的输入源和接收者。
数据流
商品信息请求（Request for Product Information）：用户请求查看商品详情。
购物车数据更新（Update Cart Data）：用户将商品添加到购物车。
订单确认数据（Order Confirmation Data）：用户确认订单并选择支付方式。支付请求数据（Payment Request Data）：用户发起支付请求。
订单确认通知（Order Confirmation Notification）：系统向用户发送订单确认信息。
发货通知（Shipping Notification）：系统向用户发送发货通知。
过程（数据处理）
浏览商品（Browse Products）：用户浏览商品并请求商品信息。
更新购物车（Update Cart）：用户将商品加入购物车，系统更新购物车数据。
订单确认（Order Confirmation）：用户确认订单，系统收集用户的订单信息。
支付处理（Payment Processing）：系统处理支付请求，完成支付。
订单生成（Order Generation）：支付成功后，系统生成订单并确认。
通知发货（Shipping Notification）：系统处理订单后，向仓库发出发货请求。
数据存储
商品数据库（Product Database）：存储所有商品的详细信息。
用户数据库（User Database）：存储用户的个人和支付信息。
订单数据库（Order Database）：存储生成的订单和其状态。
购物车数据库（Cart Database）：存储用户的购物车数据。
数据流程图（DFD）详细描述
1. 用户（Customer）浏览商品页面，系统从商品数据库（Product Database）中读取商品信息，返回商品详细数据给用户。（数据流：商品信息请求）
2. 用户选择商品并将其添加到购物车，系统更新购物车数据库（Cart Database），存储最新的购物车状态。（数据流：购物车数据更新）
3. 用户确认购物车中的商品并提交订单，系统获取用户订单数据和支付信息，暂时保存在订单数据库（Order Database）中。（数据流：订单确认数据）
4. 系统将支付请求发送到支付网关进行处理，成功后返回支付确认信息。（数据流：支付请求数据）
5. 支付确认后，系统生成订单，并将其保存到订单数据库（Order Database）中，同时通知用户订单已生成。（数据流：订单确认通知）
6. 系统将订单信息发送给仓库，进行商品的打包和发货，并向用户发送发货通知。（数据流：发货通知）
总结
数据流程图通过清晰的图形化表示，帮助产品经理、开发团队和利益相关者理解系统内的数据流动和处理逻辑。在购物下单流程中，数据流程图能够有效地展示从用户浏览商品到支付订单、生成订单和发货的整个流程，确保团队在开发和优化过程中有明确的指导方向。借助数据流程图，我们可以更直观地识别潜在问题和优化空间，为用户提供更流畅的购物体验。

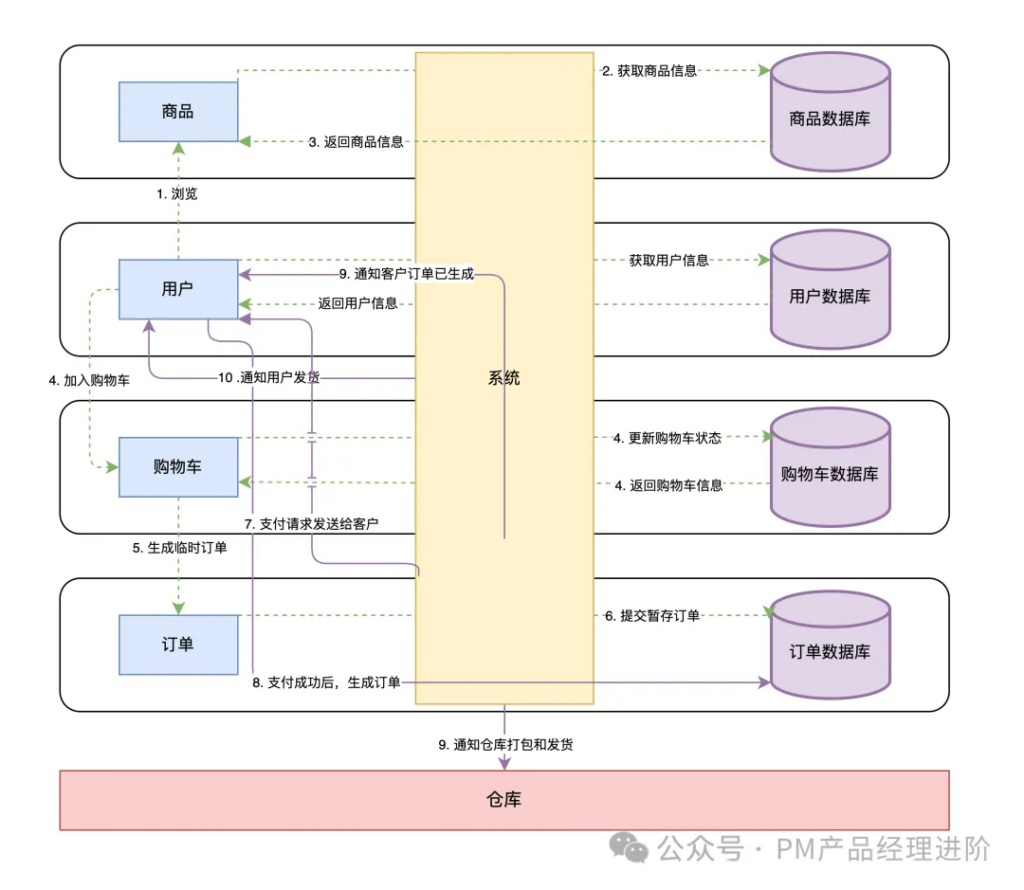

附录：流程图示例
