文章｜什么是状态图？

引言

状态图（State Diagram），也称为状态机图（State Machine Diagram），是一种用于描述系统或对象的生命周期中各种状态及其状态间转移关系的图形化表示方式。它可以帮助理解和分析系统在特定条件下的行为模式，尤其适用于描述事件驱动的系统或具有复杂状态变化的应用程序。

状态图的核心要素包括：

状态（State）：表示对象或系统在生命周期中的一个特定状态。

转换（Transition）：表示对象或系统从一个状态转移到另一个状态的条件或事件。

初始状态（Initial State）：表示对象或系统的开始状态，通常用一个实心圆表示。

结束状态（Final State）：表示对象或系统的结束状态，通常用一个带圆圈的实心圆表示。

事件（Event）：触发状态转换的条件或操作。

状态图通常用于描述系统中的一个特定对象或流程的状态变化和行为特征，特别是在交互性强、需要频繁变换状态的应用中有广泛应用。

状态图在购物下单流程中的应用

为了更好地理解状态图的应用，我们以电商平台的“购物下单流程”为例，详细描述如何通过状态图来表示用户在购物过程中经历的各个状态及其转换关系。

背景描述

在电商平台（如淘宝、亚马逊）购物的过程中，用户通常会经历以下几个主要状态：

1. 浏览商品（Browsing）：用户查看和浏览商品列表及详情。

2. 商品加入购物车（Added to Cart）：用户将选中的商品添加到购物车。

3. 购物车确认（Cart Confirmed）：用户查看购物车内容并确认购买商品。

4. 订单生成（Order Created）：用户提交订单，系统生成订单。

5. 支付处理（Payment Processing）：用户选择支付方式，系统处理支付请求。

6. 支付成功（Payment Successful）：系统确认支付成功，进入订单准备状态。

7. 订单发货（Order Shipped）：系统通知仓库发货，订单进入配送状态。

8. 订单完成（Order Completed）：用户收到商品，订单完成。

这些状态之间存在特定的转换条件和事件，例如用户点击按钮、系统处理结果等。状态图可以直观地表示这些状态以及它们之间的转换过程。

购物下单流程的状态图表示

以下是“购物下单流程”中涉及的状态及其转换：

状态图的解释（文章底部有状态图示例）

浏览商品（Browsing）：
1. 用户在此状态下可以查看商品的详细信息。
2. 当用户决定购买商品时，触发“加入购物车”事件，状态转移到“商品加入购物车”
商品加入购物车（Added to Cart）：
1. 用户将商品加入购物车后，状态进入“商品加入购物车”。
2. 用户可以继续添加商品或查看购物车内容。
购物车确认（Cart Confirmed）：
1. 用户确认购物车内容并提交订单，状态转移到“订单生成”。
订单生成（Order Created）：
1. 系统生成订单并等待用户支付。
2. 如果支付成功，状态转移到“支付成功”；如果支付失败，状态返回“订单生成”。
支付处理（Payment Processing）：
1. 系统处理支付请求。
2. 支付成功后，状态转移到“支付成功”；如果失败，用户可以重新尝试支付或取消订单。
支付成功（Payment Successful）：
1. 用户支付成功，系统开始准备发货，状态转移到“订单发货”。
订单发货（Order Shipped）：
1. 单发货后，系统等待用户确认收货，状态转移到“订单完成”。
订单完成（Order Completed）：
1. 用户确认收货，订单完成，生命周期结束。

总结

状态图在描述购物下单流程中的应用展示了用户与系统之间的所有可能状态和转换路径。通过状态图，可以帮助产品经理、开发者和利益相关者清晰地了解系统的行为模式和状态变化，有助于明确需求，优化设计，提高用户体验。它是分析系统动态行为、设计系统逻辑和流程的重要工具。

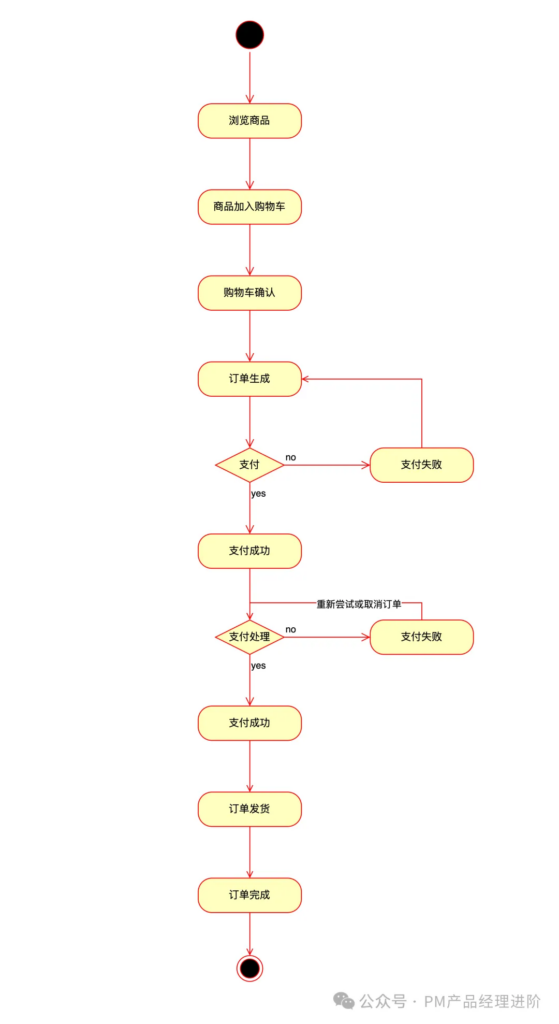

附录：状态图示例（购物下单流程）
